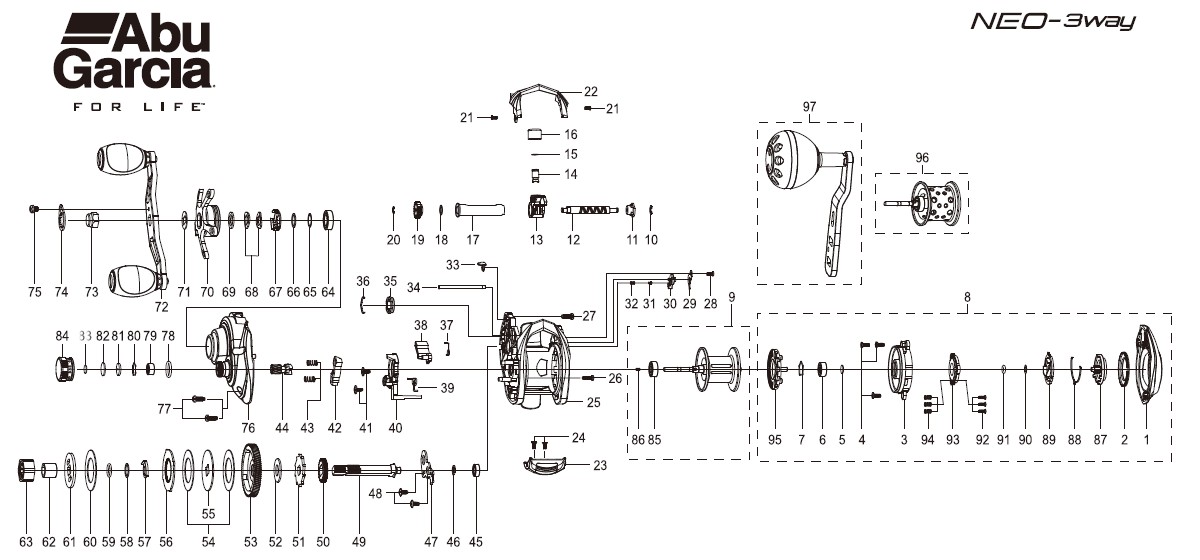

1640997 NEO-3way 7-L PDF
| 展開図番号 | 品番 | パーツ名 | 単価（税抜） |
|---|---|---|---|
| 1 | 1642227 | PALM SIDE COVER | 2200円 |
| 2 | 1601956 | TRIM RING | 400円 |
| 3 | 1590505 | SPOOL COVER | 500円 |
| 4 | 1590506 | TAP SCREW | 300円 |
| 5 | 1590508 | WASHER | 300円 |
| 6 | 1601957 | BALL BEARING | 1000円 |
| 7 | 1590510 | RING | 300円 |
| 8 | 1603419 | PALM SIDE COVER UNIT | 3900円 |
| 9 | 1603421 | SPOOL ASSEMBLY | 3200円 |
| 10 | 1590519 | RETAINER | 400円 |
| 11 | 1590520 | BUSH | 1100円 |
| 12 | 1590524 | WORM SHAFT | 600円 |
| 13 | 1601865 | LEVEL WIND ASSY | 1400円 |
| 14 | 1601866 | LEVEL WIND PIN | 700円 |
| 15 | 1590529 | WASHER | 300円 |
| 16 | 1590530 | NUT | 300円 |
| 17 | 1590522 | PIPE | 300円 |
| 18 | 1590523 | WASHER | 300円 |
| 19 | 1590525 | WORM PINION | 300円 |
| 20 | 1601867 | RETAINER | 400円 |
| 21 | 1590531 | SCREW | 300円 |
| 22 | 1642228 | FRONT SUPPORT | 700円 |
| 23 | 1601907 | THUMB BAR | 700円 |
| 24 | 1590538 | TAP SCREW | 300円 |
| 25 | 1642229 | FRAME | 2000円 |
| 26 | 1590548 | TAP SCREW | 300円 |
| 27 | 1590549 | TAP SCREW | 300円 |
| 28 | 1590517 | COIL SPRING | 300円 |
| 29 | 1590516 | PIN | 400円 |
| 30 | 1590515 | LEVER | 300円 |
| 31 | 1590514 | PLATE | 400円 |
| 32 | 1590513 | TAP SCREW | 300円 |
| 33 | 1601872 | LINE STOPPER | 300円 |
| 34 | 1590527 | PILLAR | 300円 |
| 35 | 1642221 | LINE MEMORY KNOB | 400円 |
| 36 | 1590535 | CLICK SPRING | 300円 |
| 37 | 1590539 | SPRING | 300円 |
| 38 | 1601909 | KICK LEVER | 1100円 |
| 39 | 1590541 | SPRING | 300円 |
| 40 | 1590542 | CLUTCH CAM | 500円 |
| 41 | 1590537 | TAP SCREW | 300円 |
| 42 | 1590543 | CLUTCH | 300円 |
| 43 | 1603423 | COIL SPRING | 700円 |
| 44 | 1603425 | PINION | 1400円 |
| 45 | 1590556 | BALL BEARING | 1200円 |
| 46 | 1590557 | RETAINER | 300円 |
| 47 | 1601880 | BEARING PLATE | 400円 |
| 48 | 1590560 | SCREW | 300円 |
| 49 | 1601911 | GEAR METAL | 1800円 |
| 50 | 1590561 | GEAR | 300円 |
| 51 | 1601882 | RATCHET | 600円 |
| 52 | 1590563 | WASHER | 300円 |
| 53 | 1601984 | DRIVE GEAR | 3000円 |
| 54 | 1601884 | DRAG DISC-A | 700円 |
| 55 | 1601885 | DRAG D WASHER | 400円 |
| 56 | 1601987 | WASHER-A | 700円 |
| 57 | 1601913 | CLICK SPRING | 600円 |
| 58 | 1590570 | WASHER | 300円 |
| 59 | 1601888 | 0-RING | 300円 |
| 60 | 1601889 | DRAG DISC-A | 800円 |
| 61 | 1601890 | WASHER-D | 400円 |
| 62 | 1601891 | BUSH | 600円 |
| 63 | 1601892 | ONE WAY CLUTCH ASSY | 1700円 |
| 64 | 1590569 | BALL BEARING | 1400円 |
| 65 | 1601893 | WASHER | 300円 |
| 66 | 1590570 | WASHER | 300円 |
| 67 | 1590572 | LEAF SPRING ASSY | 400円 |
| 68 | 1590573 | SPRING WASHER | 300円 |
| 69 | 1601894 | DU WASHER | 700円 |
| 70 | 1642230 | STAR DRAG ASSY | 2600円 |
| 71 | 1590575 | WASHER | 300円 |
| 72 | 1602275 | HANDLEASSY | 6400円 |
| 73 | 1601925 | RETAINER | 400円 |
| 74 | 1601915 | NUT | 500円 |
| 75 | 1601899 | SCREW | 300円 |
| 76 | 1642231 | GEAR SIDE COVER | 2600円 |
| 77 | 1590549 | TAP SCREW | 300円 |
| 78 | 1590550 | 0-RING | 300円 |
| 79 | 1590551 | BEARING | 300円 |
| 80 | 1590552 | RING | 300円 |
| 81 | 1590508 | WASHER | 300円 |
| 82 | 1601901 | COLLAR | 300円 |
| 83 | 1601902 | WASHER | 300円 |
| 84 | 1642224 | TENSION KNOB | 1100円 |
| 85 | 1602282 | BALL BEARING | 1500円 |
| 86 | 1601950 | PIN | 300円 |
| 87 | 1602283 | CONTROL DIAL | 400円 |
| 88 | 1602284 | LEAF SPRING | 300円 |
| 89 | 1602285 | SLIDE CAM-A | 300円 |
| 90 | 1602286 | WASHER | 300円 |
| 91 | 1602287 | 0-RING | 300円 |
| 92 | 1602288 | TAP SCREW | 300円 |
| 93 | 1602289 | SLIDE CAM | 300円 |
| 94 | 1602290 | COIL SPRING | 300円 |
| 95 | 1602291 | MAGNET HOLDER ASSY | 500円 |
| 96 | 1642232 | SPARE SPOOL | 3500円 |
| 97 | 1642226 | SPARE HANDLE | 4500円 |
