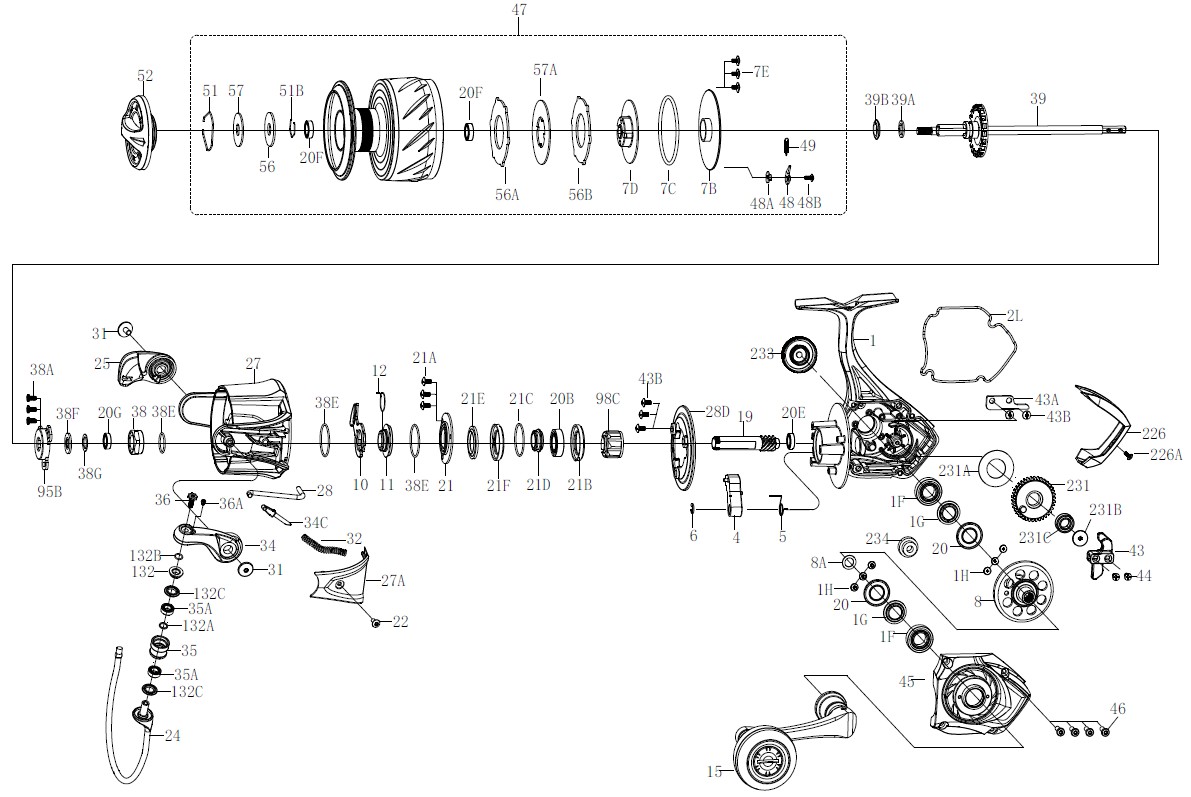

| 展開図番号 |
品番 |
パーツ名 |
単価（税抜） |
| 1H |
1489176 |
Bearing Screw (6 req) |
300円 |
| 1F |
1489289 |
Main Gear Seal Ring(2 req) |
300円 |
| 1 |
1577799 |
Housing Assembly |
7200円 |
| 1G |
1577800 |
Seal Plate(2 req) |
600円 |
| 2L |
1577801 |
Housing Seal ring |
1500円 |
| 4 |
1489291 |
A/R Pawl |
300円 |
| 5 |
1489292 |
Pawl Spring |
300円 |
| 6 |
1190979 |
Retaining Clip |
300円 |
| 7B |
1577802 |
Spool Pedestal Cover |
1000円 |
| 7C |
1577803 |
O-ring |
500円 |
| 7D |
1577804 |
Spool Pedestal Cover |
1000円 |
| 7E |
1577805 |
Screw (3 req) |
300円 |
| 8A |
1216652 |
Shim |
300円 |
| 8 |
1577806 |
Main Gear |
8000円 |
| 10 |
1489294 |
A/R Holder |
500円 |
| 11 |
1577807 |
Bushing |
500円 |
| 12 |
1489296 |
Bushing Spring |
300円 |
| 15 |
1577808 |
Handle Assembly |
6500円 |
| 19 |
1577809 |
Pinion Gear |
5000円 |
| 20 |
1577810 |
Ball Bearing (2 req) |
1500円 |
| 20B |
1577811 |
Ball Bearing |
2500円 |
| 20E |
1577812 |
Ball Bearing |
2500円 |
| 20F |
1577813 |
Ball Bearing (2 req) |
1500円 |
| 20G |
1577814 |
Ball Bearing |
2500円 |
| 21A |
1192645 |
Screw (3 req) |
300円 |
| 21 |
1577815 |
Bearing Retainer |
500円 |
| 21B |
1577816 |
Collar |
300円 |
| 21C |
1577817 |
Bearing Retainer O-Ring |
500円 |
| 25 |
1577823 |
Bail Holder |
500円 |
| 27 |
1577824 |
ROTOR |
4000円 |
| 27A |
1577825 |
Bail Pivot Cover |
200円 |
| 28D |
1489309 |
Rotor Brake |
300円 |
| 28 |
1577826 |
Trip Lever |
300円 |
| 31 |
1577827 |
Bail Arm Screw (2 req) |
300円 |
| 32 |
1489354 |
Bail Spring |
300円 |
| 34C |
1489313 |
Pivot Arm |
300円 |
| 34 |
1577828 |
Bail Arm |
1000円 |
| 35 |
1577829 |
Line Roller |
800円 |
| 35A |
1577830 |
Ball Bearing (3 req) |
2500円 |
| 36 |
1577831 |
Bail Stud Screw |
300円 |
| 38F |
1489318 |
Main Shaft Seal Ring |
300円 |
| 38 |
1577833 |
Rotor Nut |
300円 |
| 38A |
1577834 |
Rotor Nut Cover Screw (3 req) |
300円 |
| 39 |
1577836 |
Main Shaft Assembly |
1800円 |
| 39B |
1577838 |
Shaft Seal |
300円 |
| 43B |
1489213 |
Plate Screw (5 req) |
300円 |
| 43 |
1577839 |
Crosswind Block |
500円 |
| 43A |
1577840 |
Crosswind Block Plate |
300円 |
| 44 |
1191845 |
Crosswind Block Screw (2 req) |
300円 |
| 45 |
1577841 |
Housing Cover Assembly |
2500円 |
| 46 |
1577842 |
Housing Cover Screw (4 req) |
300円 |
| 47 |
1577843 |
SPOOL ASSEMBLY |
14000円 |
| 48A |
1214226 |
48A-3000SG Click Tongue Washer |
300円 |
| 48 |
1577844 |
Click Tongue |
300円 |
| 48B |
1577845 |
Spool Click Screw |
300円 |
| 49 |
1211627 |
49-5000SG CLICK TONGUE SPRING |
300円 |
| 51 |
1308112 |
Drag Retaining Ring |
300円 |
| 51B |
1577846 |
Drag Retaining Ring |
300円 |
| 52 |
1577847 |
Drag Knob Assembly |
1800円 |
| 56 |
1577848 |
Drag Washer |
2500円 |
| 56A |
1577849 |
Drag Washer |
1500円 |
| 56B |
1577850 |
Drag Washer |
2000円 |
| 57 |
1489330 |
Keyed Washer |
300円 |
| 57A |
1577851 |
Keyed Washer |
300円 |
| 95B |
1577852 |
Rotor Locking Plate |
300円 |
| 98C |
1489332 |
Clutch/Sleeve Assembly |
3000円 |
| 132 |
1577853 |
Roller Washer |
500円 |
| 132A |
1577854 |
Line Roller Bushing |
500円 |
| 132B |
1577855 |
O-Ring |
300円 |
| 132C |
1577856 |
O-Ring (2 req) |
300円 |
| 226 |
1577857 |
Rear Cover |
1000円 |
| 226A |
1577858 |
Rear Cover Screw |
300円 |
| 231B |
1489338 |
Crosswind Gear Screw |
300円 |
| 231 |
1577859 |
Crosswind Gear |
1600円 |
| 231A |
1577860 |
Crosswind Gear Washer |
300円 |
| 231C |
1577861 |
Crosswind Gear Bearing |
1200円 |
| 233 |
1577862 |
Bearing Cover Assembly |
1000円 |
| 234 |
1577864 |
Transfer Gear |
1500円 |
