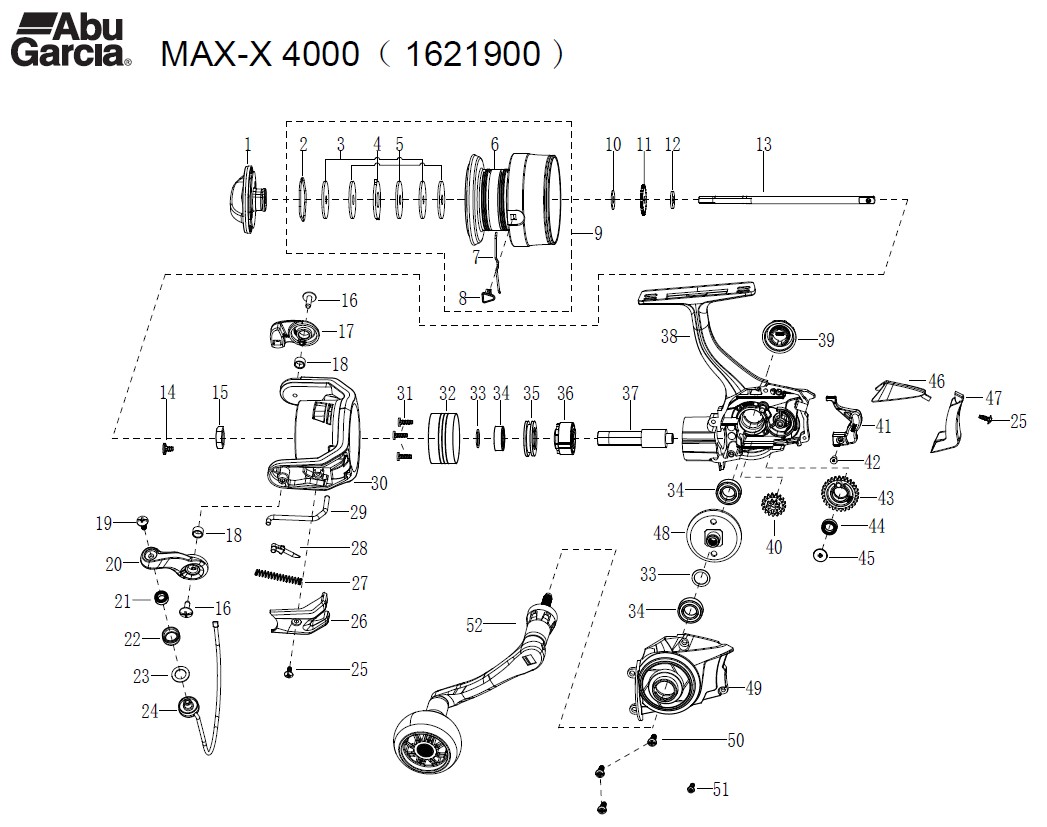

1621900 Max X 4000 糸付き PDF
| 展開図番号 | 品番 | パーツ名 | 単価（税抜） |
|---|---|---|---|
| 1 | 1634218 | Drag Knob Assembly | 600円 |
| 2 | 1085295 | RETAINER RING | 50円 |
| 3 | 1085296 | WASHER | 50円 |
| 4 | 1085297 | WASHER | 50円 |
| 5 | 1085298 | WASHER | 50円 |
| 6 | 1634219 | Spool | 2200円 |
| 7 | 1252740 | LINE CLIP SPRING | 200円 |
| 8 | 1252739 | LINE CLIP | 200円 |
| 9 | 1634220 | Spool Assembly | 3000円 |
| 10 | 1178954 | SPARE WASHER | 160円 |
| 11 | 1126316 | CLICK GEAR | 100円 |
| 12 | 1252700 | MAINSHAFT WASHER | 160円 |
| 13 | 1634134 | Main Shaft | 600円 |
| 14 | 1126258 | SCREW | 50円 |
| 15 | 1085606 | ROTOR NUT | 100円 |
| 16 | 1448222 | BAIL ARM SCREW | 200円 |
| 17 | 1634221 | Bail Holder | 300円 |
| 18 | 1188261 | BUSHING | 160円 |
| 19 | 1536760 | Screw | 200円 |
| 20 | 1634222 | Bail Arm | 300円 |
| 21 | 1536761 | Brass Bushing | 400円 |
| 22 | 1634090 | Line Roller | 300円 |
| 23 | 1529960 | WASHER | 200円 |
| 24 | 1634137 | Bail Assembly | 800円 |
| 25 | 1411137 | SCREW | 200円 |
| 26 | 1634138 | Bail Arm Cover | 200円 |
| 27 | 1363787 | Trip Spring | 300円 |
| 28 | 1276936 | 31 Bail Arm Screw | 300円 |
| 29 | 1634139 | Trip Bar | 300円 |
| 30 | 1634223 | Rotor | 2000円 |
| 31 | 1197283 | SCREW | 50円 |
| 32 | 1634118 | Bearing Retainer | 400円 |
| 33 | 1114764 | WASHER | 50円 |
| 34 | 1252717 | BEARING | 800円 |
| 35 | 1280475 | BEARING HOLDER | 200円 |
| 36 | 1634097 | Clutch Assembly | 600円 |
| 37 | 1634141 | Pinion | 800円 |
| 38 | 1634224 | Body | 2000円 |
| 39 | 1634478 | Handle Screw Cap | 300円 |
| 40 | 1634101 | Reducation Gear | 300円 |
| 41 | 1634143 | Slider | 300円 |
| 42 | 1525158 | Slider Screw | 200円 |
| 43 | 1634144 | Oscillation Gear | 400円 |
| 44 | 1112125 | BALL BEARING | 600円 |
| 45 | 1188428 | SCREW | 160円 |
| 46 | 1634145 | Bottom Cover | 300円 |
| 47 | 1634146 | Rear Cover | 400円 |
| 48 | 1634225 | Drive Gear | 1000円 |
| 49 | 1634226 | Body Cover | 600円 |
| 50 | 1447884 | SCREW | 200円 |
| 51 | 1126084 | SCREW | 50円 |
| 52 | 1634738 | Handle Assembly | 1800円 |
