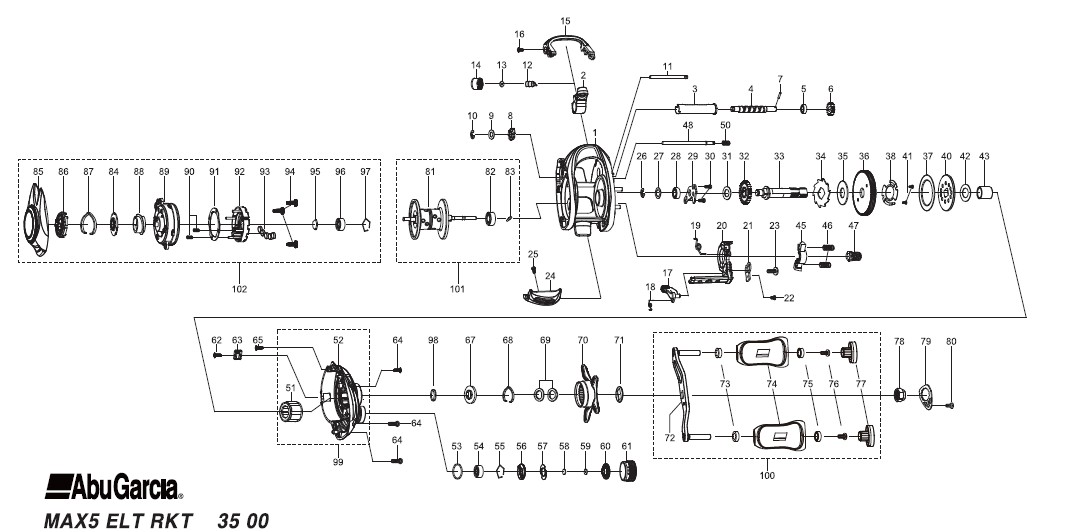

1635765 MAX5 ELITE ROCKET PDF
| 展開図番号 | 品番 | パーツ名 | 単価（税抜） |
|---|---|---|---|
| 1 | 1650232 | FRAME | 5500円 |
| 2 | 1649930 | LINE GUIDE | 3000円 |
| 3 | 1137750 | LEVEL WIND TUBE | 300円 |
| 4 | 1125805 | WORM SHAFT | 1500円 |
| 5 | 1125729 | BALLBEARING | 600円 |
| 6 | 1125732 | WORM SHAFT GEAR | 100円 |
| 7 | 1125733 | WORM SHAFT PIN | 50円 |
| 8 | 1313359 | WORM SHAFT PIN HOLDER | 200円 |
| 9 | 1185695 | WORM SHAFT WASHER | 160円 |
| 10 | 1124201 | RETAINER | 50円 |
| 11 | 1490485 | LINE GUIDE SHAFT | 300円 |
| 12 | 1125806 | PAWL | 300円 |
| 13 | 1125736 | WASHER | 50円 |
| 14 | 1129323 | LINE GUIDE NUT | 70円 |
| 15 | 1649931 | FRONT COVER | 1800円 |
| 16 | 1185912 | FRONT COVER SCREW | 160円 |
| 17 | 1289969 | KICK LEVER | 300円 |
| 18 | 1490489 | KICK LEVER SPRING | 200円 |
| 19 | 1551026 | CLUTCH SPRING | 200円 |
| 20 | 1650233 | LIFT CURVE | 300円 |
| 21 | 1551028 | LIFT CURVE PLATE | 300円 |
| 22 | 1415620 | SCREW | 200円 |
| 23 | 1252059 | SCREW | 160円 |
| 24 | 1649932 | THUMB BAR | 1500円 |
| 25 | 1252077 | SCREW | 160円 |
| 26 | 1124201 | RETAINER | 50円 |
| 27 | 1380528 | WASHER | 200円 |
| 28 | 1116186 | BALL BEARING | 600円 |
| 29 | 1650234 | MAIN GEAR SHAFT PLATE | 600円 |
| 30 | 1116183 | SCREW | 50円 |
| 31 | 1592972 | WASHER | 200円 |
| 32 | 1251634 | LEVEL WIND GEAR | 160円 |
| 33 | 1624725 | MAIN GEAR SHAFT | 1200円 |
| 34 | 1452769 | RATCHET | 200円 |
| 35 | 1281133 | DRAG WASHER | 250円 |
| 36 | 1650235 | MAIN GEAR | 2500円 |
| 37 | 1649974 | DRAG WASHER | 1000円 |
| 38 | 1649975 | CLICK SPRING | 300円 |
| 40 | 1649976 | PRESSURE WASHER | 1200円 |
| 41 | 1649977 | SCREW | 400円 |
| 42 | 1118994 | WASHER | 50円 |
| 43 | 1257782 | SLEEVE | 200円 |
| 45 | 1125753 | YOKE | 100円 |
| 46 | 1116237 | YOKE SPRING | 50円 |
| 47 | 1650236 | PINION | 1000円 |
| 48 | 1649935 | LOCK PIN | 1800円 |
| 50 | 1313476 | SPRING | 200円 |
| 51 | 1650026 | ONE WAY CLUTCH | 3000円 |
| 52 | 1650237 | GEAR SIDE PLATE | 3000円 |
| 53 | 5229 | O-RING | 200円 |
| 54 | 1125827 | BALL BEARING | 600円 |
| 55 | 1104790 | RING | 50円 |
| 56 | 1125768 | CLICK WASHER | 100円 |
| 57 | 1125769 | CLICK SPRING | 150円 |
| 58 | 1125770 | FRICTION WASHER | 50円 |
| 59 | 1125771 | RUBBER WASHER | 50円 |
| 60 | 1125772 | CLICK WASHER | 100円 |
| 61 | 1649980 | BRAKE KNOB | 2000円 |
| 62 | 1252078 | SCREW | 160円 |
| 63 | 1593008 | LUBE PORT | 200円 |
| 64 | 1252079 | SCREW | 160円 |
| 65 | 1252079 | SCREW | 160円 |
| 67 | 1125779 | CLICK SPRING HOLDER | 150円 |
| 68 | 1125780 | CLICK SPRING | 70円 |
| 69 | 1117208 | SPRING WASHER | 50円 |
| 70 | 1650238 | STAR WHEEL | 1200円 |
| 71 | 1125783 | WASHER | 50円 |
| 72 | 1649983 | HANDLE | 5000円 |
| 73 | 1281319 | BALL BEARING | 600円 |
| 74 | 1649984 | HANDLE KNOB | 3000円 |
| 75 | 1281319 | BALL BEARING | 600円 |
| 76 | 1281320 | SCREW | 160円 |
| 77 | 1645899 | HANDLE KNOB CAP | 300円 |
| 78 | 1551167 | HANDLE NUT | 200円 |
| 79 | 1593018 | HANDLE NUT COVER | 200円 |
| 80 | 1200031 | HANDLE NUT RETAINER SCREW | 50円 |
| 81 | 1650239 | SPOOL | 7000円 |
| 82 | 1187625 | SPOOL BALL BEARING | 800円 |
| 83 | 1187619 | SPOOL SHAFT PIN | 200円 |
| 84 | 1649944 | DIAL PLATE | 1800円 |
| 85 | 1650240 | PALM SIDE PLATE | 2000円 |
| 86 | 1649946 | MAG DIAL | 1800円 |
| 87 | 1649947 | CLICK SPRING | 1200円 |
| 88 | 1649948 | SLIDE CAM | 1800円 |
| 89 | 1649949 | BEARING HOUSING | 7200円 |
| 90 | 1187623 | MAGNET HOLDER SPRING | 160円 |
| 91 | 1551174 | MAGNET PLATE | 200円 |
| 92 | 1649950 | MAGNET HOLDER | 3000円 |
| 93 | 1116222 | MAGNET | 200円 |
| 94 | 1415533 | SCREW | 200円 |
| 95 | 1125797 | WASHER | 50円 |
| 96 | 1125827 | BALL BEARING | 600円 |
| 97 | 1104790 | RING | 50円 |
| 98 | 1324387 | WASHER | 200円 |
| 99 | 1650241 | GEAR SIDE COMPLETE | 4500円 |
| 100 | 1649988 | HANDLE COMPLETE | 14000円 |
| 101 | 1650242 | SPOOL COMPLETE | 8000円 |
| 102 | 1650243 | PALM SIDE COMPLETE | 7200円 |
