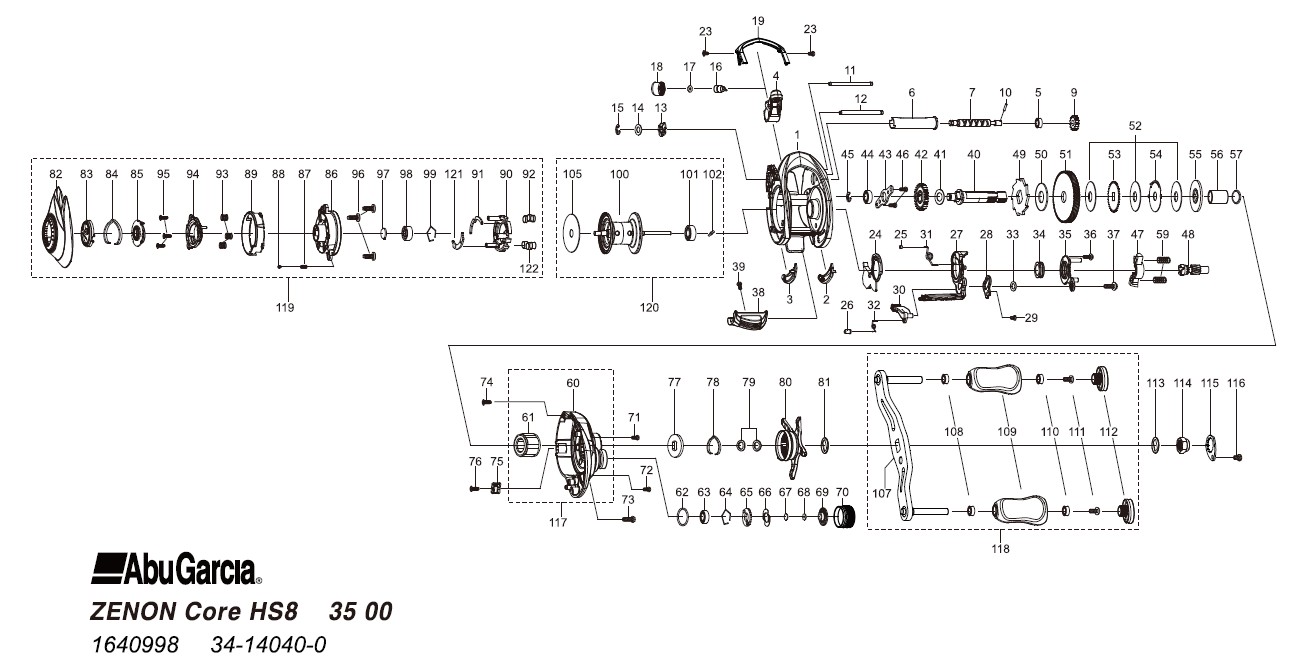

1640998 ZENON Core HS8 PDF
| 展開図番号 | 品番 | パーツ名 | 単価（税抜） |
|---|---|---|---|
| 1 | 1645889 | FRAME | 6500円 |
| 2 | 1415607 | SLIDE WASHER | 200円 |
| 3 | 1415608 | SLIDE WASHER | 200円 |
| 4 | 1581424 | LINE GUIDE | 500円 |
| 5 | 1125729 | BALLBEARING | 600円 |
| 6 | 1415610 | LEVEL WIND TUBE | 300円 |
| 7 | 1415729 | WORM SHAFT | 1500円 |
| 9 | 1125732 | WORM SHAFT GEAR | 100円 |
| 10 | 1125733 | WORM SHAFT PIN | 50円 |
| 11 | 1490485 | LINE GUIDE SHAFT | 300円 |
| 12 | 1592946 | GUIDE PIN | 300円 |
| 13 | 1313359 | WORM SHAFT PIN HOLDER | 200円 |
| 14 | 1185695 | WORM SHAFT WASHER | 160円 |
| 15 | 1124201 | RETAINER | 50円 |
| 16 | 1125735 | PAWL | 300円 |
| 17 | 1125736 | WASHER | 50円 |
| 18 | 1129323 | LINE GUIDE NUT | 70円 |
| 19 | 1581514 | FRONT COVER | 800円 |
| 22 | 1452764 | SCREW | 200円 |
| 24 | 1581429 | FRAME PLATE | 300円 |
| 25 | 1415616 | BUSHING | 200円 |
| 26 | 1415617 | KICK LEVER SPRING BUSHING | 200円 |
| 27 | 1581430 | LIFT CURVE | 300円 |
| 28 | 1415619 | LINK PLATE | 200円 |
| 29 | 1415620 | SCREW | 200円 |
| 30 | 1289969 | KICK LEVER | 300円 |
| 31 | 1380524 | CLUTCH SPRING | 200円 |
| 32 | 1490489 | KICK LEVER SPRING | 200円 |
| 33 | 1124178 | WASHER | 50円 |
| 34 | 1581431 | BUSH | 200円 |
| 35 | 1581432 | CLUTCH PLATE | 300円 |
| 36 | 1415622 | SCREW | 200円 |
| 37 | 1380616 | SCREW | 200円 |
| 38 | 1581433 | THUM BAR | 300円 |
| 39 | 1252078 | SCREW | 160円 |
| 40 | 1645890 | MAIN GEAR SHAFT | 1200円 |
| 41 | 1125747 | WASHER | 50円 |
| 42 | 1251634 | LEVEL WIND GEAR | 160円 |
| 43 | 1490492 | MAIN GEAR SHAFT PLATE | 200円 |
| 44 | 1116186 | BALL BEARING | 600円 |
| 45 | 1124201 | RETAINER | 50円 |
| 46 | 1372152 | SCREW | 200円 |
| 47 | 1125753 | YOKE | 100円 |
| 48 | 1645891 | PINION | 1700円 |
| 49 | 1125756 | RATCHET | 150円 |
| 50 | 1452770 | DRAG WASHER | 300円 |
| 51 | 1581496 | MAIN GEAR | 2100円 |
| 52 | 1125760 | DRAG WASHER | 200円 |
| 53 | 1581480 | DRAG WASHER | 300円 |
| 54 | 1581481 | EAR WASHER | 300円 |
| 55 | 1645892 | PRESSURE WASHER | 300円 |
| 56 | 1257782 | SLEEVE | 200円 |
| 57 | 1324387 | WASHER | 200円 |
| 59 | 1116237 | YOKE SPRING | 50円 |
| 60 | 1645893 | GEAR SIDE PLATE | 4000円 |
| 61 | 1581437 | ONE WAY CLUTCH | 2600円 |
| 62 | 5229 | O-RING | 200円 |
| 63 | 1132857 | BALL BEARING | 600円 |
| 64 | 1497606 | RING | 300円 |
| 65 | 1125768 | CLICK WASHER | 100円 |
| 66 | 1125769 | CLICK SPRING | 150円 |
| 67 | 1125770 | FRICTION WASHER | 50円 |
| 68 | 1125771 | RUBBER WASHER | 50円 |
| 69 | 1125772 | CLICK WASHER | 100円 |
| 70 | 1645894 | BRAKE KNOB | 1500円 |
| 71 | 1581439 | SCREW | 200円 |
| 72 | 1581439 | SCREW | 200円 |
| 73 | 1581440 | SCREW | 200円 |
| 74 | 1380640 | SCREW | 200円 |
| 75 | 1581516 | LUBE PORT | 200円 |
| 76 | 1252078 | SCREW | 160円 |
| 77 | 1200021 | CLICK PLATE | 200円 |
| 78 | 1125780 | CLICK SPRING | 70円 |
| 79 | 1117208 | SPRING WASHER | 50円 |
| 80 | 1645895 | STAR WHEEL | 1500円 |
| 81 | 1125783 | WASHER | 50円 |
| 82 | 1645896 | PALM SIDE PLATE | 3500円 |
| 83 | 1581696 | MAG DIAL | 300円 |
| 84 | 1125780 | CLICK SPRING | 70円 |
| 85 | 1415635 | SLIDE CAM | 300円 |
| 86 | 1581445 | BEARING HOUSING | 1500円 |
| 87 | 1313372 | CLICK PIN SPRING | 200円 |
| 88 | 1313371 | CLICK PIN | 200円 |
| 89 | 1581446 | CAM LOCK LEVER | 300円 |
| 90 | 1415638 | MAGNET HOLDER | 300円 |
| 91 | 1415639 | MAGNET PLATE | 200円 |
| 92 | 1116222 | MAGNET | 200円 |
| 93 | 1313476 | SPRING | 200円 |
| 94 | 1415641 | SLIDE CAM | 300円 |
| 95 | 1380655 | SCREW | 200円 |
| 96 | 1415533 | SCREW | 200円 |
| 97 | 1125797 | WASHER | 50円 |
| 98 | 5230 | BALL BEARING | 800円 |
| 99 | 1104790 | RING | 50円 |
| 100 | 1645897 | SPOOL | 6000円 |
| 101 | 1187620 | SPOOL BALL BEARING | 800円 |
| 102 | 1581450 | SPOOL SHAFT PIN | 200円 |
| 105 | 1530561 | SPOOL PLATE | 500円 |
| 107 | 1645898 | HANDLE | 7000円 |
| 108 | 1208088 | BUSHING FOR BALL BEARING | 200円 |
| 109 | 1581490 | HANDLE KNOB | 1400円 |
| 110 | 1281319 | BALL BEARING | 600円 |
| 111 | 1281320 | SCREW | 160円 |
| 112 | 1645899 | HANDLE KNOB CAP | 300円 |
| 113 | 1125783 | WASHER | 50円 |
| 114 | 1593090 | HANDLE NUT | 300円 |
| 115 | 1621652 | HANDLE NUT COVER | 200円 |
| 116 | 1200031 | HANDLE NUT RETAINER SCREW | 50円 |
| 117 | 1645900 | GEAR SIDE COMPLETE | 6500円 |
| 118 | 1645901 | HANDLE COMPLETE | 12500円 |
| 119 | 1645902 | PALM SIDE COMPLETE | 11000円 |
| 120 | 1645903 | SPOOL COMPLETE | 6500円 |
| 121 | 1415640 | MAGNET PLATE | 200円 |
| 122 | 1302674 | MAGNET | 400円 |
