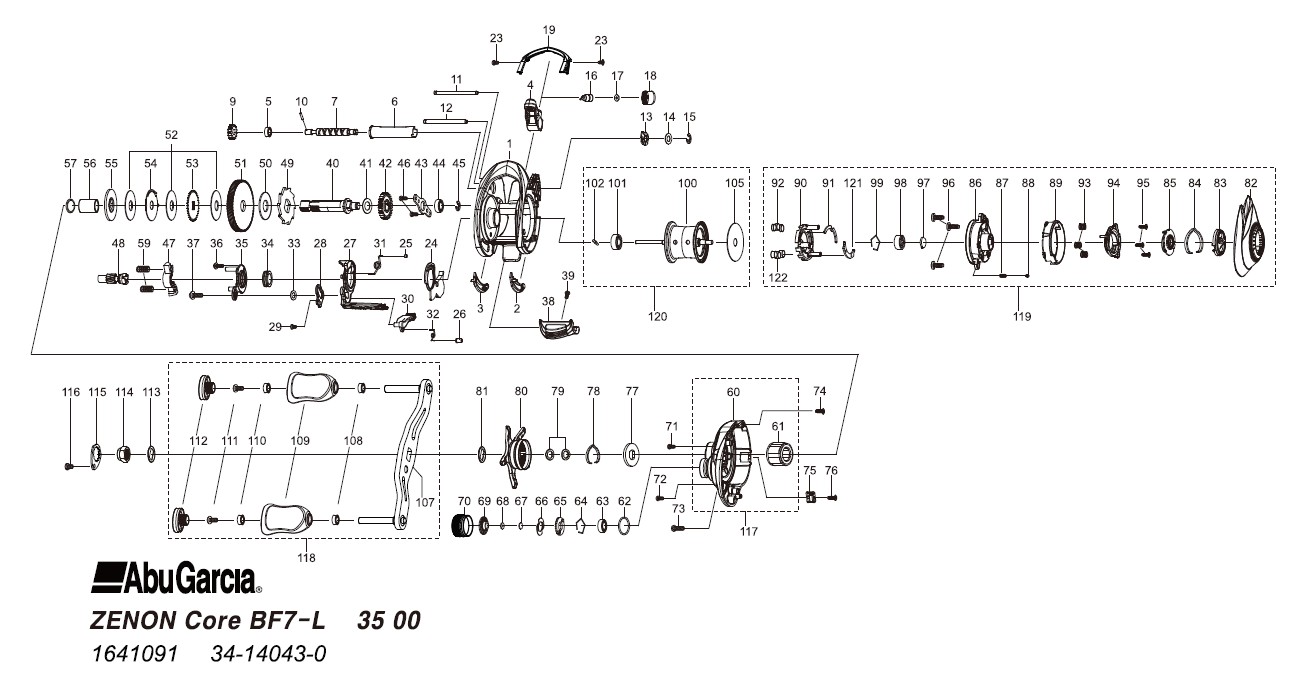

1641091 ZENON Core BF7-L PDF

展開図番号 品番 パーツ名 単価（税抜）
1 1645904 FRAME 6500円
2 1415607 SLIDE WASHER 200円
3 1415608 SLIDE WASHER 200円
4 1581424 LINE GUIDE 500円
5 1125729 BALLBEARING 600円
6 1415610 LEVEL WIND TUBE 300円
7 1415729 WORM SHAFT 1500円
9 1125732 WORM SHAFT GEAR 100円
10 1125733 WORM SHAFT PIN 50円
11 1490485 LINE GUIDE SHAFT 300円
12 1592946 GUIDE PIN 300円
13 1313359 WORM SHAFT PIN HOLDER 200円
14 1185695 WORM SHAFT WASHER 160円
15 1124201 RETAINER 50円
16 1125735 PAWL 300円
17 1125736 WASHER 50円
18 1129323 LINE GUIDE NUT 70円
19 1581514 FRONT COVER 800円
22 1452764 SCREW 200円
24 1581461 FRAME PLATE 300円
25 1415616 BUSHING 200円
26 1415617 KICK LEVER SPRING BUSHING 200円
27 1581462 LIFT CURVE 300円
28 1415619 LINK PLATE 200円
29 1415620 SCREW 200円
30 1289971 KICK LEVER 300円
31 1380547 CLUTCH SPRING 200円
32 1490541 KICK LEVER SPRING 200円
33 1124178 WASHER 50円
34 1581431 BUSH 200円
35 1581463 CLUTCH PLATE 300円
36 1415622 SCREW 200円
37 1380616 SCREW 200円
38 1593099 THUMB BAR 300円
39 1252078 SCREW 160円
40 1645905 MAIN GEAR SHAFT 1200円
41 1125747 WASHER 50円
42 1251634 LEVEL WIND GEAR 160円
43 1490492 MAIN GEAR SHAFT PLATE 200円
44 1116186 BALL BEARING 600円
45 1124201 RETAINER 50円
46 1372152 SCREW 200円
47 1127703 YOKE 100円
48 1645921 PINION 1700円
49 1189341 RATCHET 150円
50 1452770 DRAG WASHER 300円
51 1645922 MAIN GEAR 2100円
52 1125760 DRAG WASHER 200円
53 1581480 DRAG WASHER 300円
54 1581503 EAR WASHER 300円
55 1645892 PRESSURE WASHER 300円
56 1257782 SLEEVE 200円
57 1324387 WASHER 200円
59 1116237 YOKE SPRING 50円
60 1645923 GEAR SIDE PLATE 4000円
61 1581437 ONE WAY CLUTCH 2600円
62 5229 O-RING 200円
63 1132857 BALL BEARING 600円
64 1497606 RING 300円
65 1125768 CLICK WASHER 100円
66 1125769 CLICK SPRING 150円
67 1125770 FRICTION WASHER 50円
68 1125771 RUBBER WASHER 50円
69 1125772 CLICK WASHER 100円
70 1645894 BRAKE KNOB 1500円
71 1581439 SCREW 200円
72 1581439 SCREW 200円
73 1581440 SCREW 200円
74 1380640 SCREW 200円
75 1581516 LUBE PORT 200円
76 1252078 SCREW 160円
77 1200021 CLICK PLATE 200円
78 1125780 CLICK SPRING 70円
79 1117208 SPRING WASHER 50円
80 1645924 STAR WHEEL 1500円
81 1125783 WASHER 50円
82 1645909 PALM SIDE PLATE 3500円
83 1581696 MAG DIAL 300円
84 1125780 CLICK SPRING 70円
85 1415635 SLIDE CAM 300円
86 1581445 BEARING HOUSING 1500円
87 1313372 CLICK PIN SPRING 200円
88 1313371 CLICK PIN 200円
89 1581470 CAM LOCK LEVER 300円
90 1415638 MAGNET HOLDER 300円
91 1415639 MAGNET PLATE 200円
92 1116222 MAGNET 200円
93 1313476 SPRING 200円
94 1415641 SLIDE CAM 300円
95 1380655 SCREW 200円
96 1415533 SCREW 200円
97 1125797 WASHER 50円
98 5230 BALL BEARING 800円
99 1104790 RING 50円
100 1645916 SPOOL 6000円
101 1187620 SPOOL BALL BEARING 800円
102 1581450 SPOOL SHAFT PIN 200円
105 1530561 SPOOL PLATE 500円
107 1645917 HANDLE 7000円
108 1313502 WORM SHAFT BUSHING 200円
109 1581453 HANDLE KNOB 1400円
110 1125729 BALLBEARING 600円
111 1281320 SCREW 160円
112 1624730 HANDLE KNOB CAP 300円
113 1125783 WASHER 50円
114 1593168 HANDLE NUT 300円
115 1621652 HANDLE NUT COVER 200円
116 1200031 HANDLE NUT RETAINER SCREW 50円
117 1645925 GEAR SIDE COMPLETE 6500円
118 1645919 HANDLE COMPLETE 12000円
119 1645911 PALM SIDE COMPLETE 11000円
120 1645920 SPOOL COMPLETE 6500円
121 1415640 MAGNET PLATE 200円
122 1302674 MAGNET 400円
