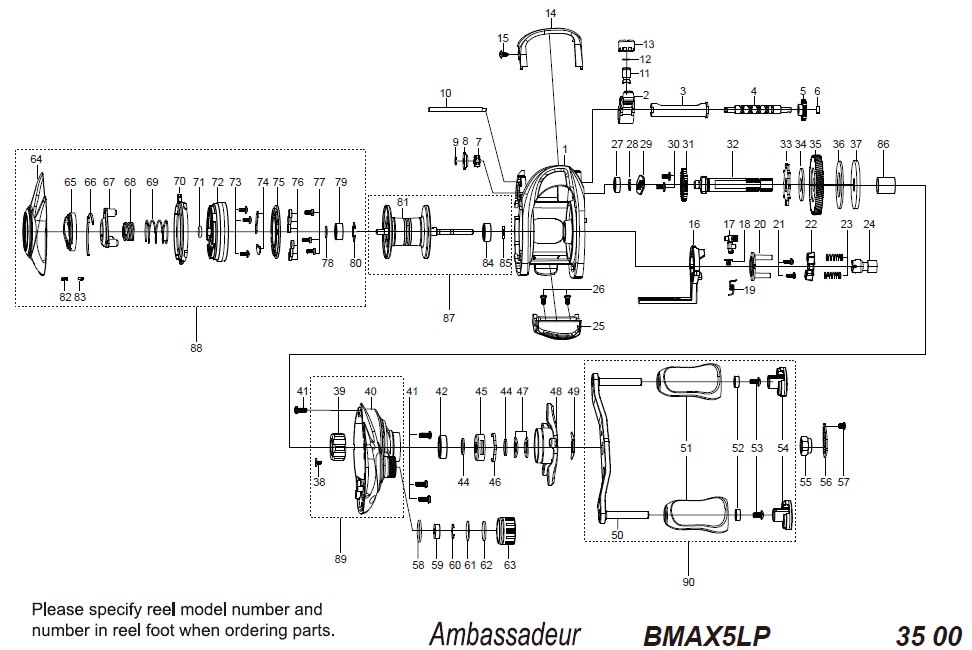

1646981 MAX5 BLACKMAX PDF
| 展開図番号 | 品番 | パーツ名 | 単価（税抜） |
|---|---|---|---|
| 1 | 1649687 | FRAME | 5000円 |
| 2 | 1649688 | LINE GUIDE | 500円 |
| 3 | 1559018 | LEVEL WIND TUBE | 300円 |
| 4 | 1649689 | WORM SHAFT | 1500円 |
| 5 | 1649690 | WORM SHAFT GEAR | 300円 |
| 6 | 1649691 | WORM SHAFT PIN HOLDER | 200円 |
| 7 | 1559041 | WORM SHAFT BUSHING | 200円 |
| 8 | 1559042 | WORM SHAFT PIN HOLDER | 200円 |
| 9 | 1308797 | RETAINER | 200円 |
| 10 | 1649692 | LINE GUIDE SHAFT | 300円 |
| 11 | 1649693 | PAWL | 500円 |
| 12 | 1649694 | WASHER | 200円 |
| 13 | 1559045 | LINE GUIDE NUT | 200円 |
| 14 | 1649695 | FRONT COVER | 600円 |
| 15 | 1559047 | SCREW | 200円 |
| 16 | 1649696 | BUTTON TAB | 300円 |
| 17 | 1559127 | KICK LEVER | 500円 |
| 18 | 1649697 | LIFT CURVE SPRING | 200円 |
| 19 | 1649698 | CLUTCH SPRING | 200円 |
| 20 | 1559130 | LIFT CURVE PLATE | 300円 |
| 21 | 1559054 | SCREW | 200円 |
| 22 | 1649699 | YOKE | 300円 |
| 23 | 1559071 | SPRING | 200円 |
| 24 | 1649700 | PINION | 1000円 |
| 25 | 1649701 | THUMB BAR | 500円 |
| 26 | 1559056 | SCREW | 200円 |
| 27 | 1649702 | BALL BEARING | 600円 |
| 28 | 1559058 | RETAINER | 200円 |
| 29 | 1559059 | MAIN GEAR SHAFT PLATE | 300円 |
| 30 | 1649703 | SCREW | 200円 |
| 31 | 1649704 | LEVEL WIND GEAR | 300円 |
| 32 | 1559131 | MAIN GEAR SHAFT | 1200円 |
| 33 | 1649705 | RATCHET | 300円 |
| 34 | 1559064 | DRAG WASHER | 300円 |
| 35 | 1649706 | MAIN GEAR | 2000円 |
| 36 | 1559066 | DRAG WASHER | 1000円 |
| 37 | 1559067 | PRESSURE WASHER | 800円 |
| 38 | 1559073 | SCREW | 200円 |
| 39 | 1559074 | ONE WAY CLUTCH | 1200円 |
| 40 | 1649707 | GEAR SIDE PLATE | 2000円 |
| 41 | 1559076 | SCREW | 200円 |
| 42 | 1559081 | BALL BEARING | 800円 |
| 44 | 1656403 | WASHER | 400円 |
| 45 | 1559082 | CLICK SPRING HOLDER | 300円 |
| 46 | 1559083 | CLICK SPRING | 200円 |
| 47 | 1559084 | SPRING WASHER | 200円 |
| 48 | 1649708 | STAR WHEEL | 1200円 |
| 49 | 1559087 | WASHER | 200円 |
| 50 | 1649709 | HANDLE | 5000円 |
| 51 | 1649710 | HANDLE KNOB | 1200円 |
| 52 | 1559090 | BUSHING | 400円 |
| 53 | 1559092 | SCREW | 200円 |
| 54 | 1649711 | HANDLE KNOB CAP | 600円 |
| 55 | 1559137 | HANDLE NUT | 500円 |
| 56 | 1649712 | HANDLE NUT COVER | 200円 |
| 57 | 1559096 | SCREW | 200円 |
| 58 | 1559077 | O-RING | 200円 |
| 59 | 1649713 | BUSHING | 200円 |
| 60 | 1649714 | RING | 200円 |
| 61 | 1649716 | WASHER | 400円 |
| 62 | 1649715 | WASHER | 400円 |
| 63 | 1649717 | BRAKE KNOB | 2000円 |
| 64 | 1649718 | PALM SIDE PLATE | 2000円 |
| 65 | 1649719 | MAG DIAL | 300円 |
| 66 | 1649720 | CLICK SPRING | 200円 |
| 67 | 1559103 | MAGNET BRACKET | 300円 |
| 68 | 1559140 | SLIDE CAM | 200円 |
| 69 | 1559106 | SPRING | 200円 |
| 70 | 1649721 | DIAL PLATE | 300円 |
| 71 | 1559107 | O-RING | 200円 |
| 72 | 1649722 | BEARING HOUSING | 1200円 |
| 73 | 1559109 | SCREW | 200円 |
| 74 | 1559110 | MAGNET PLATE | 300円 |
| 75 | 1559111 | MAGNET HOLDER | 300円 |
| 76 | 1559112 | MAGNET | 300円 |
| 77 | 1559113 | SCREW | 200円 |
| 78 | 1559114 | FRICTION WASHER | 200円 |
| 79 | 1559115 | BALL BEARING | 800円 |
| 80 | 1559116 | RING | 200円 |
| 81 | 1649723 | SPOOL | 6000円 |
| 82 | 1559118 | CLICK PIN | 200円 |
| 83 | 1559117 | SPRING | 200円 |
| 84 | 1559098 | BALL BEARING | 1600円 |
| 85 | 1559099 | SPOOL SHAFT PIN | 600円 |
| 86 | 1656338 | SPACER SLEEVE | 600円 |
| 87 | 1656339 | SPOOL COMPLETE | 7000円 |
| 88 | 1656340 | PALM SIDE COMPLETE | 9500円 |
| 89 | 1656341 | GEAR SIDE COMPLETE | 3000円 |
| 90 | 1656342 | HANDLE COMPLETE | 6000円 |
